راهنمای تخصصی انتخاب اینسرت تراش برای استیل، چدن و آلیاژهای سخت

مقدمه

انتخاب درست اینسرت تراش، تفاوت میان یک فرآیند ماشین‌کاری پرهزینه و پراتلاف با یک تولید پایدار، دقیق و اقتصادی است. هر قطعه کاری، از فولاد نرم تا استیل آستنیتی، و از چدن تا سوپرآلیاژهای نیکل، رفتاری متفاوت زیر لبه برشی دارد. بنابراین شناخت جنس اینسرت، هندسه، پوشش و پارامترهای براده‌برداری نه‌تنها کیفیت سطح و تلرانس را تضمین می‌کند، بلکه از سایش زودهنگام، ارتعاش و شکست ناگهانی ابزار جلوگیری می‌کند. این مقاله با رویکرد آموزشی و تخصصی، اصول و جزئیات عملی انتخاب و به‌کارگیری اینسرت را برای کارگاه‌ها و خطوط تولید مرور می‌کند.

اگرچه عبارات رایجی مانند سخت‌ترین اینسرت یا مناسب‌ترین اینسرت برای استیل زیاد شنیده می‌شود، پاسخ صحیح وابسته به شرایط کاری واقعی است: سختی و ترکیب متریال، صلبیت ماشین، نوع آب‌بندی یا کولانت، عمق براده‌برداری، نرخ پیشروی و حتی فرم قطعه. برای نمونه، یک اینسرت CVD-coated با گرید گروه P در فولاد ساده کربنی عملکرد عالی دارد، اما همین انتخاب در استیل آستنیتی به تشکیل لبه انباشته و ناهمواری سطح منجر می‌شود. پس معیارها باید فنی و قابل‌اندازه‌گیری باشند، نه صرفاً کلی.

در این راهنما، ضمن معرفی خانواده‌های رایج مانند کاربید سمانته، CBN و PCD، نقش هندسه‌هایی نظیر CNMG، DNMG، WNMG یا VNMG و همچنین اثر شعاع نوک، زاویه براده و تیراژ لبه‌ها را بررسی می‌کنیم. علاوه بر آن، چک‌لیستی برای تشخیص زمان تعویض یا ایندکس‌کردن لبه ارائه می‌شود تا از خرابی ناگهانی قطعه و توقف خط جلوگیری شود. مثال‌های عملی با بازه‌های پیشنهادی سرعت برشی و پیشروی برای مواد متداول، شما را در رسیدن به کیفیت سطح بهتر، کنترل براده مطمئن و کاهش هزینه هر قطعه یاری می‌کند.

الماس تراشکاری چه نقشی در فرآیند ماشین‌کاری دارد؟

اینسرت تراش نقطه تماس اصلی میان ماشین و قطعه کار است؛ جایی که انرژی مکانیکی به حرارت و تغییر شکل پلاستیک براده تبدیل می‌شود. جنس و پوشش اینسرت، انتقال حرارت و مقاومت به سایش را تعیین می‌کند و هندسه آن، زاویه خروج و شکست براده را مدیریت می‌کند. برای مثال، در فولادهای گروه P با براده طولانی، یک اینسرت منفی با شکنگر تراشه عمیق، براده را به قطعات کوتاه تبدیل کرده و از گیرکردن روی قطعه جلوگیری می‌کند. در مقابل، در قطعات دیواره‌نازک استفاده از هندسه مثبت، زاویه براده بزرگ‌تر و لبه تیزتر، نیروی برشی را کاهش داده و از تغییر فرم قطعه می‌کاهد.

نقش دوم اینسرت، تضمین پایداری ابعادی و کیفیت سطح است. شعاع نوک بزرگ‌تر (مثلاً 0.8 یا 1.2 میلی‌متر) ارتعاش را می‌کاهد و سطحی نرم‌تر ایجاد می‌کند، اما به نیروی برشی بالاتری نیاز دارد. در قطعات با توان محدود یا گیرش ضعیف، همین مزیت می‌تواند به لرزش و سایش نامنظم منجر شود. بنابراین انتخاب شعاع نوک باید متناسب با صلبیت سیستم و تلرانس سطح باشد. در کار رو به اتمام، بهره‌گیری از لبه‌های وایپر می‌تواند در همان نرخ پیشروی، زبری سطح را به‌طور محسوسی کاهش دهد.

نقش سوم، مدیریت دوام ابزار و هزینه هر قطعه است. پوشش‌های CVD مانند TiCN/Al2O3/TiN در سرعت‌های برشی بالاتر برای فولاد و چدن مقاومت اکسیداسیون عالی دارند، درحالی‌که پوشش‌های PVD مانند TiAlN یا AlTiN روی لبه‌های تیزتر برای استیل‌های زنگ‌نزن و آلیاژهای چسبنده مناسب‌ترند. نمونه واقعی: تراش فولاد CK45 با CNMG432 گرید P25 CVD در سرعت 220 m/min و پیشروی 0.25 mm/rev عملکرد باثباتی نشان می‌دهد، اما برای استیل 304 بهتر است به گرید M با پوشش PVD و هندسه مثبت با پیشروی 0.15–0.22 mm/rev مهاجرت کنید تا از تشکیل لبه انباشته جلوگیری شود.

انواع الماس تراشکاری از نظر جنس و کاربرد

کاربید سمانته و پوشش‌ها

کاربید سمانته رایج‌ترین جنس اینسرت در تراشکاری عمومی است. گریدهای گروه P برای فولاد، K برای چدن و M برای مواد میان‌گروه مانند استیل طراحی می‌شوند. انتخاب بین CVD و PVD تابع سرعت، نیاز به لبه تیز و نوع تماس حرارتی است. CVD با لایه آلومینا در فولاد و چدن سرعت‌های بالاتر و عمر طولانی‌تری می‌دهد، اما لبه را کمی کندتر می‌کند. برعکس، PVD ضخامت کمتر و تنش فشاری مطلوبی دارد که برای هندسه‌های مثبت و ماشین‌کاری استیل‌های آستنیتی و مارتنزیتی ایده‌آل است. در کارگاه‌ها معمولاً CNMG و WNMG برای باربرداری و DNMG و VNMG برای پرداخت و زوایای تنگ به‌کار می‌روند.

CBN و PCD؛ سخت‌ترین گزینه‌ها

برای قطعات سخت‌کاری‌شده HRC 45–65، CBN انتخاب مرسوم است و عملاً به‌عنوان سخت‌ترین گزینه کارآمد در فولادهای سخت عمل می‌کند. CBN در برابر سایش سایشی و حرارت بالا بسیار مقاوم است و در عملیات Hard Turning می‌تواند جایگزین سنگ‌زنی شود؛ مثلاً با DNGA یا CNGA و گرید CBN در سرعت 120–180 m/min و پیشروی 0.08–0.18 mm/rev به Ra زیر 0.8 μm رسید. PCD از نظر سختی بسیار بالا است و در آلومینیوم سیلیسی، مس، برنج و مواد غیرآهنی عمر فوق‌العاده‌ای می‌دهد، اما به‌دلیل واکنش شیمیایی با آهن در دمای بالا برای فولاد مناسب نیست. بنابراین عبارت سخت‌ترین الماس تراشکاری باید در بستر متریال هدف تفسیر شود.

سرامیک‌ها و نیترید سیلیکون

سرامیک‌های بر پایه Al2O3 و نیترید سیلیکون برای چدن و سوپرآلیاژها در دماهای بالا کاربرد دارند. سرامیک آلومینایی با تقویت whisker برای Inconel و Hastelloy در سرعت‌های برشی 180–300 m/min گزینه‌ای سریع است، درحالی‌که Si3N4 در چدن خاکستری و نشکن مقاومت ضربه‌ای بهتری دارد. نکته کلیدی، پایداری نگهدارنده و کولانت است: سرامیک‌ها در برش خشک و مسیر براده پایدار بهترین نتیجه را می‌دهند و پاشش‌های دوره‌ای کولانت می‌تواند شوک حرارتی ایجاد کند. در تجربه عملی، تراش آستین چدنی با SNGA Si3N4 و پیشروی 0.25–0.35 mm/rev، زمان سیکل را تا 30٪ کاهش داده است.

انتخاب اشتباه الماس تراشکاری چه مشکلاتی ایجاد می‌کند؟

اولین پیامد انتخاب نادرست، افت کیفیت سطح و ابعاد است. برای مثال، به‌کارگیری هندسه منفی و شعاع نوک بزرگ در قطعات با گیرش ضعیف می‌تواند ارتعاش و اثر چکش‌کاری ایجاد کند که در نهایت به گام‌های موجی روی سطح منجر می‌شود. همچنین انتخاب گرید نامتناسب با متریال، مانند گرید P در استیل آستنیتی، باعث تشکیل لبه انباشته، کشیدگی براده و زبری سطح بالا می‌شود. نتیجه مستقیم، افزایش دوباره‌کاری، ضایعات و مصرف زمان ماشین است.

مشکل دوم، سایش سریع و شکست لبه است. در برش‌های منقطع یا نزدیک شیار، استفاده از لبه‌های بسیار تیز PVD بدون آماده‌سازی لبه (Edge Hone) منجر به لب‌پَری می‌شود. برعکس، در پرداخت نهایی با فشار برشی کم، لبه‌های بیش از حد پخ‌خورده اصطکاک را زیاد کرده و حرارت را بالا می‌برد. نمونه واقعی: تراش قطعات فورج با پوسته اکسیدی، در صورت استفاده از DNMG مثبت، لب‌پَری مکرر رخ می‌دهد؛ مهاجرت به CNMG منفی با لبه تقویت‌شده و شکنگر قوی، عمر ابزار را چند برابر کرده است.

مشکل سوم، مدیریت نامناسب براده و ایمنی اپراتور است. براده‌های مارپیچی بلند می‌توانند به قطعه یا ابزار گیر کنند، سطح را خط بیندازند یا حتی خطر آسیب به دست اپراتور داشته باشند. شکنگرهای متناسب با دامنه پیشروی و عمق براده‌برداری، براده را خرد و دور می‌ریزند. برای فولاد نرم با پیشروی 0.2–0.3 mm/rev، انتخاب شکنگر خشن و کانال عمیق ضروری است، درحالی‌که برای پرداخت‌های سبک، شکنگر سبک با تیغه باریک کافی است. بی‌توجهی به این جزئیات، زمان توقف و خطرات ایمنی را افزایش می‌دهد.

چه عواملی در انتخاب الماس تراشکاری اهمیت دارند؟

جنس قطعه و کُدهای ISO

اول معیار، گروه متریال بر اساس ISO است: P برای فولاد، M برای استیل‌های زنگ‌نزن، K برای چدن، S برای سوپرآلیاژها، N برای غیرآهنی و H برای فولاد سخت. هر گروه، گریدها و هندسه‌های پیشنهادی خود را دارد. برای استیل‌های آستنیتی گروه M، هندسه مثبت با زاویه براده بزرگ، لبه نسبتاً تیز با PVD و روانکاری کافی توصیه می‌شود تا از BUE جلوگیری شود. برای فولادهای کربنی گروه P، هندسه منفی با شکنگر قوی و پوشش CVD در سرعت‌های بالاتر، زمان سیکل را کاهش می‌دهد. در چدن گروه K، سرامیک‌ها یا کاربیدهای CVD با آلومینا در برش خشک بهترین بازده را می‌دهند.

هندسه، شکل و شعاع نوک

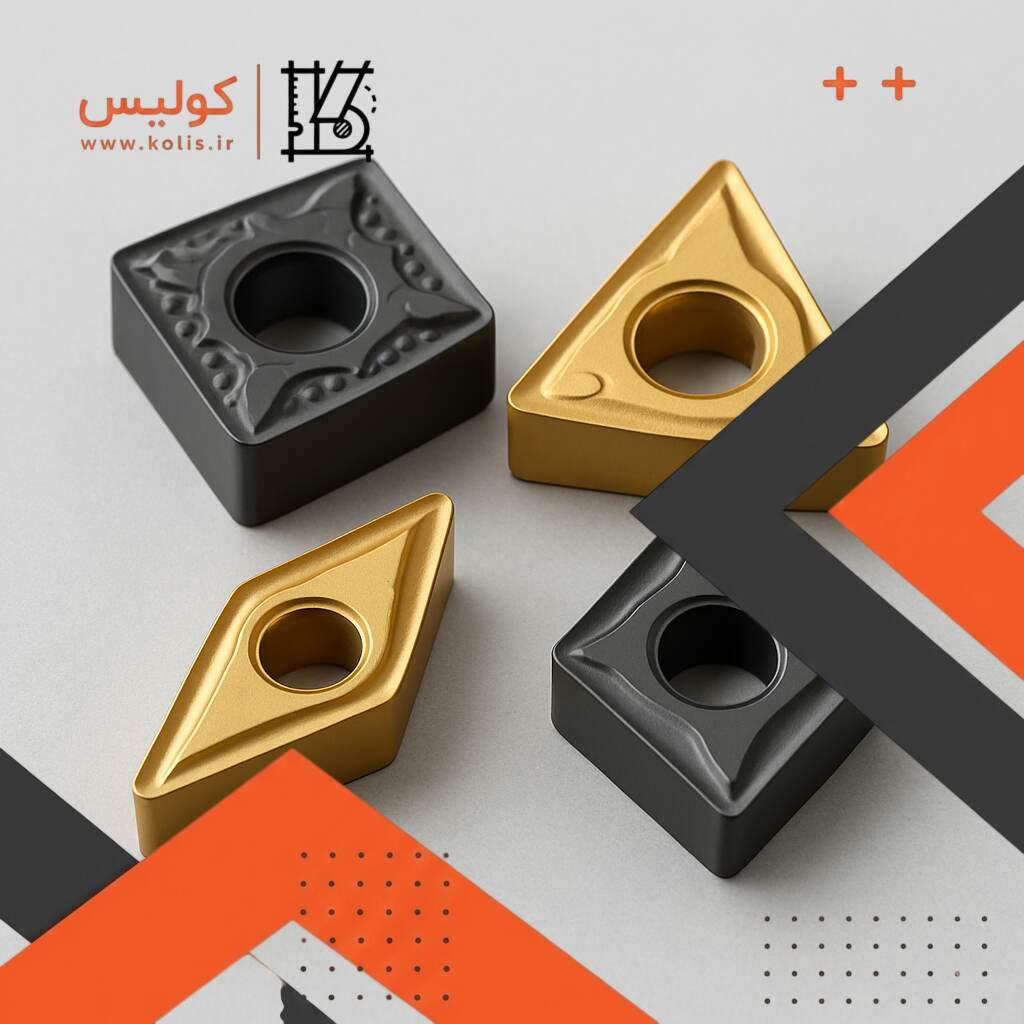

انتخاب شکل اینسرت به پایداری و دسترسی زاویه‌ای بستگی دارد. CNMG 80 درجه برای باربرداری همه‌کاره است؛ DNMG 55 درجه و VNMG 35 درجه برای مقاطع باریک و مخروطی مناسب‌اند؛ WNMG با سه گوشه مضاعف، اقتصادی و پایدار است. شعاع نوک کوچک‌تر (0.2–0.4) برای جزئیات ریز و قطعات نازک مفید است، درحالی‌که 0.8–1.2 برای پرداخت نرم‌تر در سیستم‌های صلب بهتر عمل می‌کند. آماده‌سازی لبه (T-Land، Hone) باید با نوع براده‌برداری هماهنگ شود: Hone کوچک برای پرداخت و مواد چسبنده، T-Land برای باربرداری سنگین.

پارامترهای براده‌برداری و شرایط ماشین

توان اسپیندل، صلبیت فیکچر و استفاده از کولانت روی انتخاب مؤثرند. مثال عملی: در تراش CK45 با عمق 2.5 mm و پیشروی 0.35 mm/rev، CNMG432 گرید P25 CVD با سرعت 220–260 m/min کارآمد است. اما در استیل 316، همان شرایط به BUE می‌انجامد؛ بهتر است به هندسه مثبت M، گرید PVD، عمق 1.5 mm، پیشروی 0.18–0.25 و سرعت 120–170 m/min کاهش دهید و از کولانت پرفشار برای شکستن براده استفاده کنید. در سوپرآلیاژها، پیشروی نسبتاً بالا همراه با عمق کم، و سرعت پایین‌تر (30–60 m/min) برای جلوگیری از ساختار کار سخت‌شده توصیه می‌شود.

چه زمانی باید الماس تراشکاری را تعویض کرد؟

به‌جای صبر تا شکست ناگهانی، شاخص‌های سایش را پایش کنید. حد معمول سایش پهلو (VB) حدود 0.2–0.3 mm برای تراش فولاد است؛ عبور از این مقدار ریسک داغی سطح، افزایش نیرو و انحراف ابعادی را بالا می‌برد. سایش دهانه‌ای (Crater) در گریدهای نامتناسب یا سرعت‌های بسیار بالا رخ می‌دهد و نشان‌دهنده نیاز به پوشش مقاوم‌تر به اکسیداسیون است. تغییر رنگ تراشه به آبی تیره و نیاز به افزایش مکرر جبران ابزار، نشانه‌های دیگر پایان عمر هستند.

لب‌پَری موضعی و ترک‌های ریز، به‌ویژه در برش‌های منقطع، علامت آماده‌سازی لبه نامناسب یا پیشروی کم است. اگر صدای براده‌برداری ناپایدار شد و الگوی سطح موج‌دار گردید، پیش از آسیب به قطعه، لبه را ایندکس کنید. در اینسرت‌های دوطرفه منفی مانند CNMG یا WNMG، تا هشت لبه قابل استفاده است؛ ثبت تعداد لبه‌های مصرف‌شده و زمان کارکرد هر لبه در کارگاه، به برنامه‌ریزی بهینه نگهداری کمک می‌کند.

برای عملیات دقیق، بهتر است آستانه‌های محافظه‌کارانه تعریف کنید: مثلاً در پرداخت نهایی استیل، وقتی Ra از 1.2 μm فراتر رفت یا نیروی برشی 10–15٪ افزایش یافت، لبه تعویض شود. در سخت‌تراشی با CBN، هرگونه افت ناگهانی براقیت یا تشکیل ریزلبه، هشدار توقف فوری است. اجرای چک‌لیست روزانه شامل بررسی سایش با لوپ، کنترل صدای برش و پایش توان اسپیندل، از توقف‌های ناگهانی جلوگیری می‌کند.

سخن پایانی

انتخاب بهینه اینسرت حاصل تطبیق سه عامل است: جنس و رفتار متریال، هندسه و گرید مناسب، و پارامترهای براده‌برداری سازگار با صلبیت ماشین. با این رویکرد، حتی در مواد چالش‌برانگیزی مانند استیل‌های آستنیتی یا سوپرآلیاژها می‌توان به کیفیت سطح پایدار، کنترل براده مطمئن و هزینه هر قطعه رقابتی رسید. فراموش نکنید که سخت‌ترین گزینه همیشه بهترین نیست؛ مناسب‌ترین انتخاب، آن است که با شرایط واقعی شما هماهنگ باشد.برای آشنایی مقدماتی با ساختار و کدهای اینسرت‌ها، پیشنهاد می‌کنم مطلب  معرفی جامع الماس تراشکاری را مطالعه کنید

اگر به دنبال تهیه اینسرت‌های استاندارد ISO مانند CNMG، DNMG، WNMG یا گریدهای تخصصی CBN و PCD هستید، فروشگاه کولیس مجموعه‌ای منتخب از برندهای معتبر به‌همراه مشاوره فنی ارائه می‌دهد. بر اساس جنس قطعه، توان ماشین و هدف فرآیند، تیم فنی کولیس هندسه، پوشش و پارامترهای پیشنهادی را به‌صورت عملی و قابل‌اجرا ارائه می‌کند تا در همان روز نخست راه‌اندازی، به کیفیت مطلوب برسید.

برای استعلام موجودی، دریافت پیشنهاد فنی و خرید، کافی است مشخصات قطعه، محدوده سرعت و پیشروی در دسترس، و نیاز سطح نهایی را با کارشناسان کولیس در میان بگذارید. به این ترتیب، با انتخاب درست اینسرت، توقفات ناگهانی کاهش یافته، عمر ابزار افزایش می‌یابد و نرخ تولید شما به شکل محسوسی رشد خواهد کرد.
