بلبرینگ کوچک و مینیاتوری چیست و در چه ابزارهایی استفاده می‌شود؟

وقتی صحبت از حرکت روان، دقت بالا و ابعاد فشرده در ابزارها و تجهیزات صنعتی می‌شود، بلبرینگ کوچک و انواع بلبرینگ مینیاتوری نقشی حیاتی پیدا می‌کنند. این بیرینگ‌های ظریف، همان وظیفه بلبرینگ‌های معمولی را بر عهده دارند، اما در فضایی بسیار کم، با دقت بیشتر و اغلب در سرعت‌های بالاتر کار می‌کنند. شناخت درست این قطعات به شما کمک می‌کند در طراحی، تعمیر یا خرید ابزارهای ظریف و دستگاه‌های دقیق، انتخاب مطمئن‌تری داشته باشید.

در این مقاله به زبان ساده و با نگاه فنی، بررسی می‌کنیم بلبرینگ کوچک دقیقا چیست، چه تفاوتی با بلبرینگ‌های استاندارد دارد، در چه ابزارهایی استفاده می‌شود و هنگام انتخاب و خرید آن باید به چه نکاتی توجه کنید.

بلبرینگ کوچک و مینیاتوری چیست؟ تعریف و ویژگی‌ها

بلبرینگ کوچک در اصل همان ساختار کلی بلبرینگ شیار عمیق را دارد؛ شامل رینگ داخلی، رینگ خارجی، ساچمه‌ها و قفسه. تفاوت اصلی در ابعاد است: قطر داخلی، قطر خارجی و عرض این بلبرینگ‌ها بسیار کمتر از سایزهای متداول صنعتی است و برای فضاهای محدود و مکانیزم‌های ظریف طراحی شده‌اند. وقتی ابعاد به حدی کاهش پیدا می‌کند که قطر داخلی معمولا زیر 10 میلی‌متر و قطر خارجی در محدوده چند میلی‌متر تا حدود 30 میلی‌متر است، اصطلاح بلبرینگ مینیاتوری نیز به‌کار می‌رود.

در بلبرینگ مینیاتوری تمرکز روی چند موضوع است: کمترین اصطکاک ممکن، صدای کاری پایین، دقت ابعادی بسیار بالا و پایداری در سرعت‌های دوربالا. به همین دلیل، تلرانس ساخت این بیرینگ‌ها معمولا دقیق‌تر است و از مواد متناسب با کاربرد (مثل فولاد کروم، استیل ضدزنگ یا حتی سرامیک) استفاده می‌شود.

نکته مهم این است که بلبرینگ کوچک الزاما به معنی تحمل بار کم نیست؛ هرچند ظرفیت باربری آن نسبت به بلبرینگ‌های بزرگ محدودتر است، اما در بسیاری از ابزارهای دستی، تجهیزات الکترومکانیکی و دستگاه‌های ظریف، بار اعمال‌شده آن‌قدر زیاد نیست و در عوض دقت، روانی حرکت و عمر کاری اهمیت بیشتری دارد.

تفاوت بلبرینگ کوچک با بلبرینگ‌های معمولی

از نظر ساختار کلی، بلبرینگ کوچک همان اصول بلبرینگ شیار عمیق استاندارد را دنبال می‌کند؛ اما چند تفاوت مهم باعث شده این دسته‌بندی جداگانه مطرح شود. اولین تفاوت، محدوده ابعادی است. در پروژه‌های طراحی یا تعمیر، وقتی با قطرهای داخلی 2، 3، 5 یا 8 میلی‌متر مواجه هستید، عملا وارد دنیای بلبرینگ مینیاتوری شده‌اید که کاتالوگ و استانداردهای ابعادی مخصوص خود را دارد.

تفاوت دوم در کیفیت سطح، دقت ساخت و کلاس لقی داخلی است. بسیاری از بلبرینگ‌های کوچک برای حرکت‌های دقیق و کم‌لرزش طراحی شده‌اند؛ به همین دلیل سطح ساچمه‌ها و رینگ‌ها صیقلی‌تر، خطای گردی کمتر و کنترل کیفی سخت‌گیرانه‌تری نسبت به بلبرینگ‌های ارزان‌قیمت عمومی دارند. این موضوع مستقیم روی صدای کار، نرمی چرخش و عمر مفید تاثیر می‌گذارد.

تفاوت سوم در نوع آب‌بندی و روانکاری است. به‌دلیل اینکه بلبرینگ کوچک اغلب در محیط‌های بسته، الکترونیکی یا ظریف استفاده می‌شود، از درپوش‌های لاستیکی یا فلزی (مانند 2RS یا ZZ) برای جلوگیری از نشت گریس و نفوذ گردوغبار استفاده می‌شود و معمولا بلبرینگ به‌صورت از پیش گریس‌خورده عرضه می‌شود تا نیاز به سرویس دوره‌ای کمتر باشد.

کاربردهای بلبرینگ کوچک در ابزارها و تجهیزات مختلف

بلبرینگ‌های مینیاتوری را تقریبا در هر جایی که نیاز به چرخش دقیق در فضای کم باشد می‌توان پیدا کرد. یکی از رایج‌ترین کاربردها، موتورهای الکتریکی دوربالا و فن‌های کوچک است؛ از فن‌های خنک‌کننده الکترونیک و منبع تغذیه گرفته تا هواکش‌های کوچک صنعتی و کولرهای پرتابل، بلبرینگ کوچک وظیفه حفظ حرکت نرم محور را بر عهده دارد.

در ابزارهای برقی دستی مانند فرز مینیاتوری (فرز انگشتی)، دریل‌های ظریف، مینی دریل‌ها، پیچ‌گوشتی‌های شارژی جمع‌وجور و ابزارهای حکاکی، بلبرینگ مینیاتوری برای نگهداری محور موتور و اسپیندل به‌کار می‌رود. در این کاربردها سرعت دوران بسیار بالا و فضا محدود است، بنابراین انتخاب بلبرینگ مناسب تاثیر مستقیمی بر لرزش، دقت کار و صدای دستگاه دارد.

از دیگر حوزه‌های مهم استفاده، می‌توان به تجهیزات پزشکی و دندان‌پزشکی (مثل هندپیس‌ها)، رباتیک و اتوماسیون سبک، سرووموتورها، پرینترهای سه‌بعدی، اسلایدرها و ریل‌های دقیق، ادوات آزمایشگاهی، هواپیما و پهپادهای مدل، ابزارهای اپتیکی و دوربین‌های صنعتی اشاره کرد. در همه این موارد، بلبرینگ کوچک به‌دلیل ابعاد کم اما دقت بالا، بهترین گزینه برای تکیه‌گاه محورهای ظریف به‌شمار می‌آید.

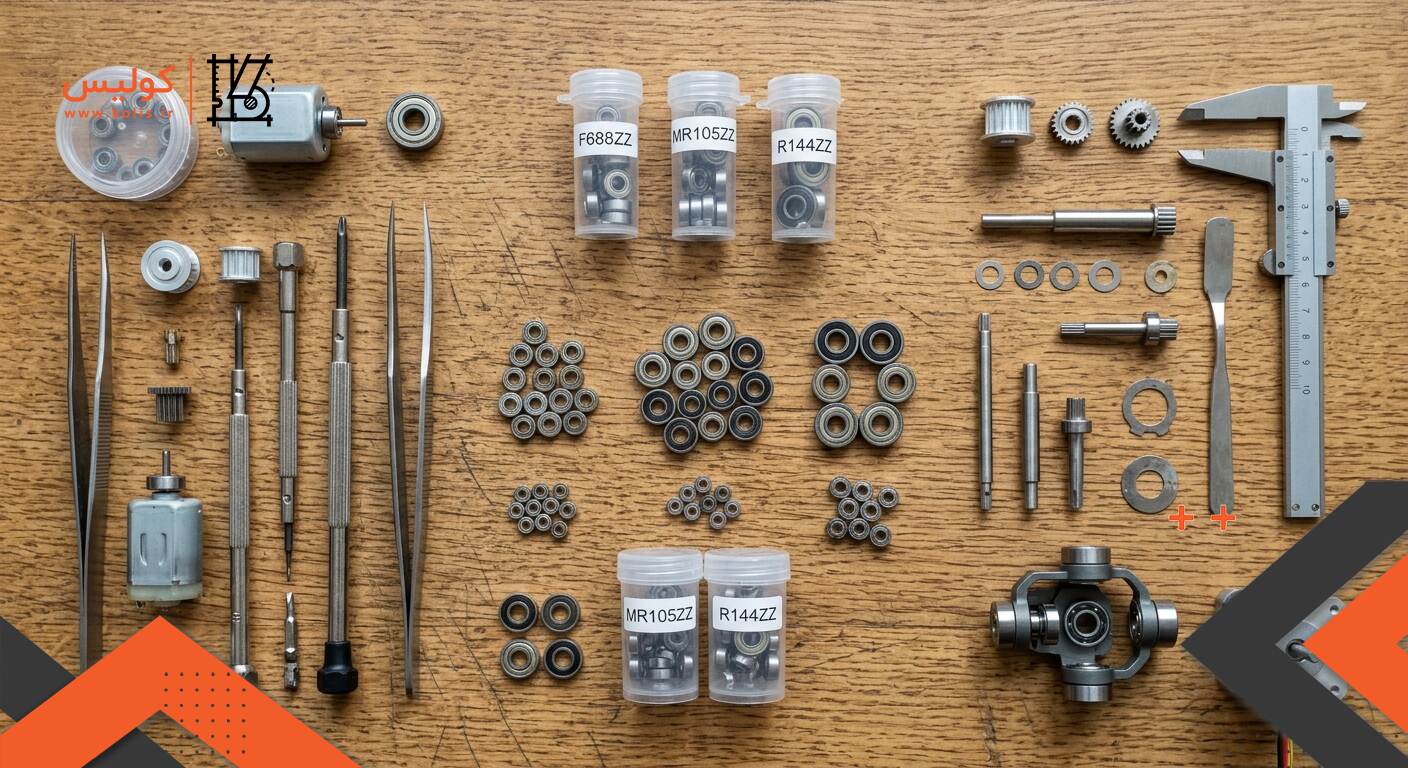

انواع بلبرینگ مینیاتوری و ترکیب‌های رایج

بلبرینگ مینیاتوری از نظر طراحی داخلی، عمدتا در دسته بلبرینگ شیار عمیق قرار می‌گیرد؛ یعنی همان نوعی که برای تحمل ترکیبی از بارهای شعاعی و محوری سبک مناسب است. با این حال، در همین گروه کوچک، تنوع قابل توجهی از نظر جنس، نوع آب‌بندی و کلاس دقت وجود دارد. رایج‌ترین حالت، بلبرینگ فولادی با آب‌بندی دوطرفه (2RS یا ZZ) است که برای بیشتر ابزارهای عمومی و تجهیزات صنعتی سبک مناسب است.

برای محیط‌های مرطوب، خورنده یا جایی که احتمال تماس با مواد شیمیایی و مایعات وجود دارد، بلبرینگ کوچک استیل (استنلس) استفاده می‌شود. این نوع بلبرینگ در ابزارهای آزمایشگاهی، دستگاه‌های صنایع غذایی، تجهیزات پزشکی و برخی کاربردهای فضای باز شهرت بیشتری دارد؛ چون در برابر زنگ‌زدگی مقاوم‌تر است، هرچند ظرفیت باربری آن در برخی موارد کمی کمتر از فولاد کروم معمولی است.

در کاربردهای بسیار دقیق و سرعت‌های فوق‌العاده بالا، بلبرینگ‌های هیبریدی (رینگ‌های فولادی با ساچمه‌های سرامیکی) یا تمام‌سرامیکی نیز دیده می‌شود. این بلبرینگ‌ها اصطکاک کمتری دارند و در برابر سایش بهتر عمل می‌کنند، اما قیمت بالاتری دارند و بیشتر در تجهیزات خاص و حساس استفاده می‌شوند تا در ابزارآلات عمومی کارگاهی.

راهنمای انتخاب بلبرینگ کوچک مناسب برای ابزار و پروژه شما

برای انتخاب صحیح بلبرینگ کوچک، صرفا تطابق دادن قطر داخلی با محور کافی نیست. در ابزارها و تجهیزات صنعتی، چند پارامتر کلیدی دیگر هم باید بررسی شود تا هم عمر قطعه بالا برود و هم دستگاه رفتار پایدار و کم‌لرزش داشته باشد. نخستین گام، مشخص‌کردن دقیق ابعاد است: قطر داخلی، قطر خارجی و عرض بلبرینگ. این ابعاد تعیین می‌کند کدام کد استاندارد را باید جست‌وجو کنید و آیا فضای نصب اجازه استفاده از بلبرینگ با عرض بیشتر یا قطر خارجی بزرگ‌تر را می‌دهد یا نه.

گام دوم، بررسی سرعت دوران و نوع بار است. اگر محور شما با دور خیلی بالا می‌چرخد (مانند موتورهای کوچک DC، اسپیندل ابزارهای ظریف یا فن‌های دوربالا)، باید بلبرینگی انتخاب کنید که برای سرعت‌های بالا طراحی شده و معمولا کلاس دقت بالاتری دارد. در مقابل، اگر بار شعاعی یا محوری محسوس وجود دارد، بهتر است از مدلی با ظرفیت باربری مناسب و احتمالاً عرض بیشتر استفاده کنید تا عمر بلبرینگ کاهش پیدا نکند.

گام سوم، توجه به محیط کار است: وجود گرد و غبار، رطوبت، مواد شیمیایی، شوک مکانیکی و دمای کار. در محیط‌های پرغبار، انتخاب بلبرینگ با درپوش لاستیکی (2RS) و گریس مناسب می‌تواند از ورود ذرات جلوگیری کند. در محیط‌های مرطوب، بلبرینگ استیل یا آب‌بندی قوی‌تر توصیه می‌شود. همچنین اگر ابزار در معرض ضربه، استارت‌استاپ‌های مکرر یا بار ناگهانی است، بهتر است کمی حاشیه اطمینان در ظرفیت باربری در نظر بگیرید.

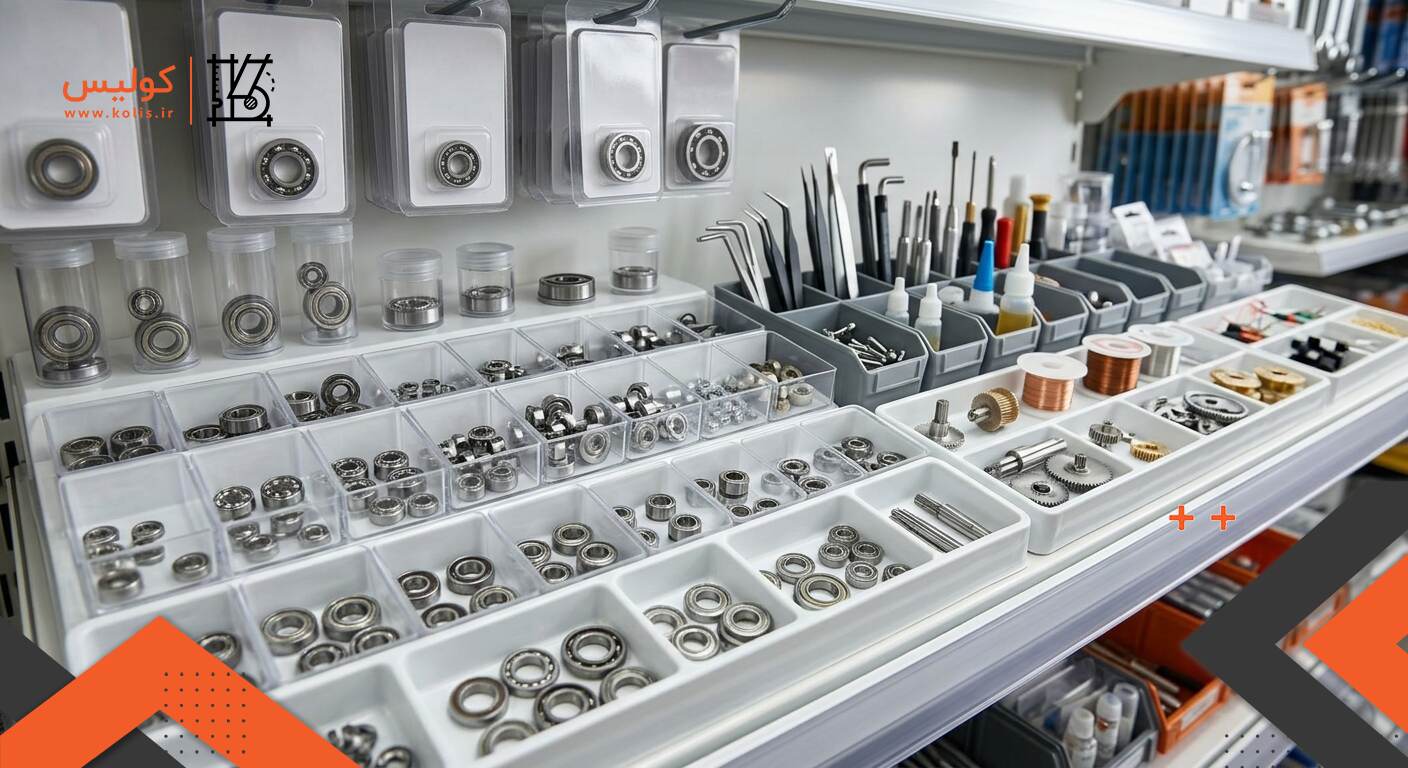

خرید و قیمت بلبرینگ کوچک؛ چه عواملی تاثیرگذارند؟

قیمت بلبرینگ کوچک در ظاهر ممکن است نسبت به ابعادش کمی بالا به‌نظر برسد، اما باید توجه داشت که فرآیند ساخت دقیق، تلرانس‌های سخت‌گیرانه و کنترل کیفی، سهم قابل توجهی در بهای نهایی دارند. مهم‌ترین عوامل موثر بر قیمت، برند سازنده، کلاس دقت، جنس (فولاد کروم، استیل، سرامیک)، نوع آب‌بندی و البته تیراژ مصرف است. بلبرینگ‌های مینیاتوری برندهای معتبر ژاپنی و اروپایی معمولا گران‌تر از نمونه‌های اقتصادی چینی یا بدون نام تجاری شناخته‌شده هستند.

نکته کاربردی در خرید این است که همیشه ارزان‌ترین گزینه، انتخاب به‌صرفه‌ای نیست. در ابزارهایی که باز و بسته کردن آن‌ها دشوار است یا خرابی بلبرینگ می‌تواند به قطعات دیگر آسیب بزند (مثلا اسپیندل فرز مینیاتوری یا موتورهای کوچک گیربکس‌دار)، استفاده از بلبرینگ باکیفیت‌تر حتی با قیمت بالاتر، در بلندمدت هزینه‌های تعمیر و توقف کار را کاهش می‌دهد. در مقابل، در پروژه‌های آموزشی، ماکت‌ها یا مکانیزم‌های سبک که بار و سرعت پایین است، یک بلبرینگ اقتصادی هم می‌تواند نیاز شما را برطرف کند.

برای مقایسه قیمت‌ها و دیدن تنوع ابعادی و جنسی، می‌توانید دسته تخصصی بلبرینگ مینیاتوری و بلبرینگ‌های کوچک را بررسی کنید و با توجه به ابعاد و مشخصات فنی، گزینه مناسب را انتخاب کنید. در هنگام خرید، حتما به کد فنی روی جعبه یا بدنه بلبرینگ، نوع درپوش و کشور سازنده توجه کنید تا قطعه‌ای مطابق نیاز واقعی خود تحویل بگیرید.

بلبرینگ کوچک در چه ابزارها و دستگاه‌هایی استفاده می‌شود؟ مثال‌های عملی

برای درک بهتر نقش بلبرینگ کوچک، کافی است نگاهی به چند ابزار و دستگاه رایج در کارگاه‌ها و محیط‌های صنعتی بیندازیم. در بسیاری از فرزهای مینیاتوری و ابزارهای حکاکی برقی، دو یا چند بلبرینگ مینیاتوری در دو سر اسپیندل تعبیه شده تا محور با کمترین لقی و لرزش بچرخد. اگر این بلبرینگ‌ها کیفیت مناسبی نداشته باشند یا به‌درستی انتخاب نشوند، لرزش روی نوک ابزار، دقت برش و ظرافت کار را به‌طور محسوسی کاهش می‌دهد.

در دریل‌های شارژی کوچک، پیچ‌گوشتی‌های برقی سبک و برخی ابزارهای نجاری ظریف، بلبرینگ کوچک محور موتور را نگه می‌دارد تا هم راندمان انتقال توان بالا بماند و هم صدای کار دستگاه کم شود. در پرینترهای سه‌بعدی و دستگاه‌های CNC رومیزی، بلبرینگ‌های مینیاتوری روی محورهای چرخ‌دنده، قرقره تسمه‌ها یا ریل‌های حرکتی نصب می‌شوند و نقش مهمی در نرمی حرکت و دقت موقعیت‌یابی ایفا می‌کنند.

در محصولات الکترونیکی مانند فن‌های خنک‌کننده کیس، پاورهای صنعتی، هواکش‌های کوچک تابلو برق و کولرهای پرتابل نیز بلبرینگ کوچک جایگزین بوش‌های ساده شده تا عمر کاری بیشتر، صدای کمتر و استارت مطمئن‌تری فراهم کند. همچنین در ربات‌های آموزشی و صنعتی سبک، سرووموتورها، کوادکوپترها و پهپادهای مدل، این بلبرینگ‌ها روی شفت موتور و محورها نصب می‌شوند و ثبات پرواز یا حرکت را تضمین می‌کنند.

نکات مهم در نصب، نگهداری و عیب‌یابی بلبرینگ‌های مینیاتوری

هرچند بلبرینگ مینیاتوری اغلب به‌صورت گریس‌خورده و آب‌بندی‌شده عرضه می‌شود، اما نحوه نصب و کارکرد آن می‌تواند به‌شدت روی عمر مفید تاثیر بگذارد. اولین نکته، دقت در پرس‌کردن روی شفت یا داخل هوزینگ است؛ اعمال ضربه مستقیم روی رینگ اشتباه (مثلا ضربه روی رینگ خارجی در حالی که شفت فیت فشاری است) می‌تواند ساچمه‌ها و مسیر غلتش را آسیب بزند و باعث صدای نامتعارف در سرعت بالا شود.

نکته دوم، جلوگیری از آلودگی و گرد و غبار در حین مونتاژ است. در ابعاد کوچک، حتی ذرات ریز می‌توانند به سطح ساچمه‌ها آسیب بزنند یا باعث گیرکردن موضعی شوند. استفاده از محیط نسبتا تمیز، دستکش یا حداقل عدم تماس مستقیم دست‌های آلوده به براده و گردوغبار، تاثیر زیادی در طول عمر بلبرینگ دارد. اگر ابزار شما در محیطی پر از براده فلزی یا گرد چوب کار می‌کند، کنترل نفوذ ذرات به محفظه بلبرینگ اهمیت بیشتری پیدا می‌کند.

در عیب‌یابی، علائمی مانند افزایش صدا، لرزش غیرمعمول، گرم‌شدن موضعی بدنه، کاهش قدرت موتور یا افت دقت ابزار می‌تواند نشانه خرابی بلبرینگ کوچک باشد. در این وضعیت، ادامه کار با دستگاه می‌تواند باعث صدمه به شفت، هوزینگ یا حتی سیم‌پیچ موتور شود، بنابراین بهتر است در اولین فرصت، بلبرینگ بازدید و در صورت نیاز تعویض شود. به‌دلیل قیمت نسبتا معقول این قطعه در مقایسه با سایر اجزا، تعویض به‌موقع معمولا توجیه اقتصادی دارد.

پرسش‌های متداول درباره بلبرینگ کوچک و مینیاتوری

یکی از سوالات رایج این است که آیا می‌توان به‌جای بلبرینگ کوچک، از بوش ساده استفاده کرد؟ پاسخ بستگی به سرعت و دقت موردنیاز دارد. در سرعت‌های پایین و حرکت‌های نوسانی کوتاه، بوش ممکن است کفایت کند، اما در سرعت‌های بالا و کاربردهایی که نرمی حرکت و صدای کم اهمیت دارد، بلبرینگ مینیاتوری گزینه کاملا برتر است. سوال دیگر، امکان تعویض بلبرینگ با سایز نزدیک است؛ به‌طور کلی، ابعاد باید مطابق طراحی اولیه باشد، چون تغییر قطر خارجی یا عرض می‌تواند به برخورد با قطعات مجاور یا لقی نامناسب منجر شود.

سوال متداول دیگر به روانکاری مربوط می‌شود: آیا لازم است بلبرینگ‌های مینیاتوری گریس‌خورده مجددا روغن‌کاری شوند؟ در مدل‌های آب‌بندی‌شده (2RS، ZZ) که برای ابزارهای عمومی استفاده می‌شود، گریس کارخانه‌ای معمولا برای طول عمر اسمی بلبرینگ کافی است و نیازی به سرویس دوره‌ای نیست، مگر در شرایط کاری بسیار سخت یا دمای بالا. در نهایت، بسیاری از خریداران می‌پرسند از کجا بفهمیم بلبرینگ اورجینال است؟ توجه به بسته‌بندی، حک‌شدن نام برند و کد روی رینگ، خرید از تامین‌کننده معتبر و مقایسه رفتار چرخش (نرمی، صدای کم، عدم لقی غیرعادی) می‌تواند کمک‌کننده باشد.

جمع‌بندی؛ چه زمانی سراغ بلبرینگ کوچک برویم؟

هر زمان در طراحی، تعمیر یا ارتقای ابزار و تجهیزات خود با محورهای ظریف، فضای محدود، سرعت دوران بالا و نیاز به حرکت روان و کم‌صدا مواجه هستید، بلبرینگ کوچک و مینیاتوری یکی از اولین گزینه‌هایی است که باید بررسی کنید. این قطعات کوچک، با وجود ابعاد جمع‌وجور، تاثیر مستقیم بر کیفیت کارکرد ابزار، دقت عملیات و طول عمر کلی سیستم دارند. انتخاب درست سایز، جنس، نوع آب‌بندی و کلاس کیفیت، می‌تواند تفاوت محسوسی در عملکرد و هزینه‌های نگهداری ایجاد کند.

اگر در حال آماده‌سازی یک پروژه رباتیک، سرویس ابزارهای برقی ظریف، یا تعمیر فن‌ها و موتورهای دوربالا هستید، بررسی مشخصات فنی و مدل‌های مختلف بلبرینگ مینیاتوری و بلبرینگ کوچک در یک مرجع تخصصی می‌تواند روند انتخاب و خرید شما را ساده‌تر کند. با مراجعه به تامین‌کننده‌های معتبر و استفاده از اطلاعات فنی هر محصول، می‌توانید بلبرینگی متناسب با نیاز واقعی خود انتخاب کرده و از کارکرد پایدار و کم‌استهلاک ابزار و تجهیزاتتان مطمئن شوید.
