علائم خرابی بلبرینگ در ابزارآلات و دستگاه‌های صنعتی

چرا شناخت علائم خرابی بلبرینگ در کارگاه و خط تولید حیاتی است؟

بلبرینگ در ابزارآلات و دستگاه‌های صنعتی قطعه‌ای کوچک اما استراتژیک است؛ هرجا محور دوار، شفت، موتور الکتریکی، گیربکس، پمپ یا کمپرسور دارید، احتمالاً یک یا چند ردیف بلبرینگ هم در حال کار است. اگر علائم خرابی بلبرینگ را به موقع تشخیص ندهید، آسیب فقط به خود بلبرینگ محدود نمی‌ماند و می‌تواند تا شفت، پوسته یاتاقان، گیربکس، الکتروموتور و حتی کل دستگاه سرایت کند.

در بسیاری از توقف‌های ناگهانی خط تولید، ریشه مشکل در یک بلبرینگ ساده است که دیر تعویض شده یا به‌درستی روانکاری و نصب نشده است. شناخت نشانه‌های اولیه خرابی، مثل افزایش صدا، لرزش غیرعادی و داغ شدن، کمک می‌کند قبل از قفل شدن شفت یا شکستن قفسه بلبرینگ، برنامه تعمیرات را با حداقل هزینه و توقف انجام دهید.

در این مقاله علائم خرابی بلبرینگ در ابزار و ماشین‌آلات مختلف را به زبان ساده، اما با نگاه فنی بررسی می‌کنیم؛ از علت‌ها و روش تشخیص گرفته تا راه‌حل و زمان مناسب تعویض. اگر در کارگاه با صدای غیرعادی از موتور یا داغ شدن یک یاتاقان روبه‌رو شده‌اید، ادامه مطلب می‌تواند چک‌لیست عملی شما باشد.

مهم‌ترین علائم خرابی بلبرینگ که نباید نادیده بگیرید

خرابی بلبرینگ معمولاً یک‌شبه اتفاق نمی‌افتد؛ اغلب از علائم خفیف شروع می‌شود و به مرور تشدید می‌شود. اگر این نشانه‌ها را جدی بگیرید، در همان مراحل اولیه می‌توانید با سرویس، تنظیم، یا حداکثر تعویض یک بلبرینگ، از خرابی‌های سنگین‌تر جلوگیری کنید.

در ادامه رایج‌ترین علائم خرابی بلبرینگ را مرور می‌کنیم؛ مثال‌ها را می‌توانید در الکتروموتور فن، دریل ستونی، پمپ آب، دستگاه برش، پرس، نوار نقاله یا هر تجهیز چرخشی دیگر در کارگاه به‌خوبی مشاهده کنید.

۱. افزایش صدا؛ از سوت آرام تا صدای ساییدگی و کوبش

اولین و شایع‌ترین علامت خرابی بلبرینگ، تغییر صداست. بلبرینگ سالم، در سرعت نامی و با روانکاری مناسب، صدای کمی شبیه وزوز یکنواخت تولید می‌کند. وقتی سطح ساچمه‌ها یا شیار رینگ‌ها دچار خوردگی، پوسته‌پوسته شدن یا خراش می‌شود، صدای کارکرد هم عوض می‌شود.

• سوت یا زوزه یکنواخت در سرعت بالا می‌تواند نشانه کمبود روانکاری یا سرعت بیش از حد مجاز باشد.
• صدای خرخر یا ساییدگی معمولاً از خرابی سطحی رینگ داخلی یا خارجی و تماس فلز با فلز خبر می‌دهد.
• صدای تق‌تق یا کوبش متناوب، می‌تواند نشان‌دهنده شکستگی ساچمه، ترک رینگ، لق شدید یا حفره‌دار شدن مسیر ساچمه‌ها باشد.

اگر هنگام استارت یا توقف موتور، صدا به‌طور محسوسی تغییر می‌کند و در یک محدوده سرعت شدیدتر است، احتمال نامیزانی یا خرابی موضعی در بلبرینگ بالا می‌رود. بی‌توجهی به این صداها می‌تواند در نهایت به قفل شدن ناگهانی شفت منجر شود.

۲. لرزش غیرعادی در بدنه دستگاه

لرزش هم مانند صدا، یکی از علائم کلیدی خرابی بلبرینگ است. لرزش می‌تواند با دست، روی بدنه موتور یا پوسته یاتاقان احساس شود یا با دستگاه‌های ارتعاش‌سنج به‌صورت دقیق اندازه‌گیری شود. بلبرینگ لق، نصب‌شده روی شفت خم، یا دچار پوسته‌پوسته شدن رینگ، نیروی نامتعادل تولید می‌کند و این نیرو به لرزش تبدیل می‌شود.

اگر در دستگاهی مثل سنگ فرز، اره فارسی‌بر، فن صنعتی یا پمپ، لرزش جدید یا غیرعادی حس می‌کنید، و در عین حال بالانس صفحه یا پروانه تغییر نکرده، احتمالاً مشکل از بلبرینگ یا یاتاقان است. لرزش طولانی‌مدت علاوه بر خرابی بیشتر بلبرینگ، باعث شل شدن پیچ‌ها، ترک در پایه‌ها و خستگی فلز قطعات دیگر می‌شود.

۳. داغ شدن یاتاقان یا پوسته بلبرینگ

افزایش دمای موضعی در محل بلبرینگ یکی دیگر از علائم خرابی یا کارکرد نامناسب است. این داغ شدن معمولاً با لمس بدنه موتور، پوسته یاتاقان، درپوش چرخ یا بدنه گیربکس قابل تشخیص است، اما در خطوط حساس بهتر است از ترمومتر لیزری یا سنسور دما استفاده شود.

اگر دمای موضعی اطراف بلبرینگ به‌طور غیرعادی از سایر نقاط دستگاه بالاتر است، ممکن است یکی از موارد زیر رخ داده باشد: روانکاری بیش از حد یا کمتر از حد، اصطکاک زیاد به‌خاطر تماس فلز با فلز، لقی نامناسب هنگام نصب، یا بارگذاری بیش از حد روی شفت. بی‌توجهی به داغ شدن یاتاقان می‌تواند منجر به سوختن گریس، تغییر شکل قفسه و در نهایت قفل شدن بلبرینگ شود.

۴. لقی و بازی غیرمجاز شفت

اگر شفت را در حالت خاموش با دست تکان می‌دهید و بازی شعاعی یا محوری بیش از حد حس می‌کنید، یکی از محتمل‌ترین سناریوها، خرابی بلبرینگ یا سایش محل نشیمن آن است. بلبرینگ سالم باید با تلرانس مشخصی روی شفت و داخل هوزینگ نصب شود؛ هرگونه لقی محسوس، نشانه فرسودگی ساچمه‌ها، رینگ‌ها یا حتی پوسته و شفت است.

این علامت را معمولاً در چرخ‌های صنعتی، یاتاقان‌های تسمه نقاله، یاتاقان پمپ‌ها یا بلبرینگ‌های چرخ خودروهای کارگاهی می‌توان مشاهده کرد. لقی زیاد علاوه بر لرزش، باعث تغییر هم‌محوری کوپلینگ‌ها و در نتیجه فشار مضاعف روی سایر قطعات می‌شود.

۵. تغییر جریان و مصرف برق موتور

در موتورهای الکتریکی صنعتی، خرابی تدریجی بلبرینگ می‌تواند خود را با افزایش جریان مصرفی، کاهش راندمان و داغ شدن سیم‌پیچ‌ها نشان دهد. وقتی بلبرینگ به‌خاطر خرابی داخلی یا روانکاری نامناسب، اصطکاک بیشتری ایجاد می‌کند، موتور برای غلبه بر این مقاومت، جریان بیشتری می‌کشد.

اگر در تابلو برق، افزایش نامعمول آمپر موتور را همراه با صدا، لرزش یا داغ شدن یاتاقان مشاهده می‌کنید، حتماً بلبرینگ‌ها را در برنامه بازدید قرار دهید. ادامه کار در این شرایط، علاوه بر خرابی کامل بلبرینگ، خطر سوختن موتور را هم بالا می‌برد.

علت‌های رایج خرابی بلبرینگ در محیط‌های صنعتی

شناخت علائم خرابی بلبرینگ بدون بررسی علت‌ها کامل نیست. اگر هر بار فقط بلبرینگ را عوض کنید اما ریشه مشکل را برطرف نکنید، خرابی دوباره و دوباره تکرار می‌شود. در بسیاری از کارگاه‌ها، عمر کوتاه بلبرینگ نه به کیفیت محصول، بلکه به شرایط کار و نصب نادرست برمی‌گردد.

در این بخش علت‌های اصلی خرابی را مرور می‌کنیم تا بتوانید هنگام بازرسی بلبرینگ، دنبال منبع واقعی مشکل بگردید؛ چه در یک دریل ستونی ساده، چه در یک خط تولید پرسرعت.

۱. روانکاری نامناسب؛ کم، زیاد یا گریس اشتباه

روانکاری نادرست، متهم ردیف اول در خرابی بلبرینگ است. کمبود گریس یا روغن باعث تماس مستقیم فلز با فلز، افزایش اصطکاک، داغ شدن و پوسته‌پوسته شدن مسیر ساچمه‌ها می‌شود. از طرف دیگر، گریس‌کاری بیش از حد هم می‌تواند با ایجاد تلاطم، دما را بالا برده و خروج گریس از آب‌بندها را تسریع کند.

استفاده از گریس نامناسب (مثلاً گریس دمای پایین در محیط داغ، یا گرید اشتباه در سرعت بالا) هم ساختار روانکار را تخریب می‌کند. نتیجه، خشک شدن زودهنگام، سفت شدن بیش از حد در سرما یا رقیق شدن در گرماست؛ همه این موارد در نهایت به خرابی زودرس بلبرینگ منجر می‌شوند.

۲. آلودگی و نفوذ ذرات جامد

در محیط‌های گردوغباردار مثل کارگاه چوب، سنگ‌بری، ریخته‌گری، خطوط بسته‌بندی، یا محیط‌هایی با پاشش آب و مواد شیمیایی، اگر آب‌بندها و درپوش‌های بلبرینگ مناسب انتخاب نشده باشند، ذرات به‌راحتی وارد مسیر ساچمه‌ها می‌شوند. این ذرات مانند سنباده عمل می‌کنند و در مدت کوتاهی سطح ساچمه‌ها و رینگ‌ها را خراش می‌دهند.

آلودگی می‌تواند از مسیر دیگری هم وارد شود؛ مثلاً عدم تمیزی کامل هنگام باز و بسته کردن یاتاقان، یا استفاده از گریس نگهداری‌شده در ظروف باز و آلوده. خرابی ناشی از آلودگی معمولاً با صدای ساییدگی و تغییر رنگ گریس همراه است.

۳. بارگذاری بیش از حد و ضربه

استفاده از دستگاه خارج از ظرفیت طراحی‌شده، یکی از دلایل پنهان خرابی بلبرینگ است. وقتی بار محوری یا شعاعی از حد مجاز بالاتر می‌رود، تنش تماس ساچمه‌ها و رینگ‌ها از محدوده طراحی عبور می‌کند و پدیده خستگی زودرس رخ می‌دهد. این مشکل در چرخ‌دنده‌ها، نوار نقاله‌ها، پرس‌ها و بالابرها بسیار رایج است.

ضربات ناگهانی، مثل ضربه چکش روی محور برای بیرون آوردن قطعه، یا ضربه ناشی از توقف ناگهانی شفت، هم می‌تواند باعث ایجاد ترک ریز در ساچمه‌ها شود. این ترک‌ها در کوتاه‌مدت شاید دیده نشوند، اما در حین کار به پوسته‌پوسته شدن و شکست ناگهانی منجر می‌شوند.

۴. نصب و مونتاژ اشتباه

یکی از خطاهای رایج، استفاده از چکش و اعمال ضربه مستقیم روی رینگ داخلی یا خارجی هنگام جا زدن بلبرینگ است. این کار تنش‌های موضعی و تغییر شکل نامرئی ایجاد می‌کند که بعداً زیر بار و سرعت بالا، خود را با صدای غیرعادی و لرزش نشان می‌دهد. همچنین انتخاب لقی نامناسب، عدم هم‌محوری شفت و هوزینگ، سفت کردن بیش از حد مهره‌ها و خارها، همگی می‌توانند منجر به خرابی زودهنگام شوند.

به‌خصوص در بلبرینگ‌های با سرعت بالا، حتی خطای جزئی در تراز بودن شفت یا زاویه نصب، باعث بارگذاری غیرمتقارن روی ردیف ساچمه‌ها و در نهایت ترک و پوسته‌پوسته شدن می‌شود.

چطور علائم خرابی بلبرینگ را در کارگاه به‌درستی بررسی کنیم؟

وقتی اولین نشانه‌ها مثل صدا، لرزش یا داغ شدن را مشاهده می‌کنید، لازم است یک فرآیند منظم بررسی داشته باشید تا بتوانید تصمیم بگیرید که آیا بلبرینگ هنوز قابل استفاده است، نیاز به سرویس دارد یا باید تعویض شود. در این بخش یک رویکرد عملی و قابل اجرا در کارگاه را مرور می‌کنیم.

۱. ارزیابی اولیه در حین کار

در مرحله اول، بدون توقف کامل خط، می‌توانید از حواس پنج‌گانه و چند ابزار ساده استفاده کنید. به صدای دستگاه در سرعت‌های مختلف گوش دهید؛ تغییر صدا هنگام استارت، زیر بار و در حالت بی‌باری را مقایسه کنید. با احتیاط و رعایت فاصله ایمن، لرزش بدنه را با دست یا به کمک ارتعاش‌سنج دستی بررسی کنید.

اگر دسترسی دارید، دمای پوسته یاتاقان یا بدنه موتور را با ترمومتر لیزری در فواصل زمانی مختلف ثبت کنید. این کار به‌خصوص در موتورهای بزرگ، فن‌ها و پمپ‌های صنعتی بسیار کمک‌کننده است. هر افزایش تدریجی دما، همراه با تغییر صدا یا لرزش، زنگ خطر خرابی بلبرینگ است.

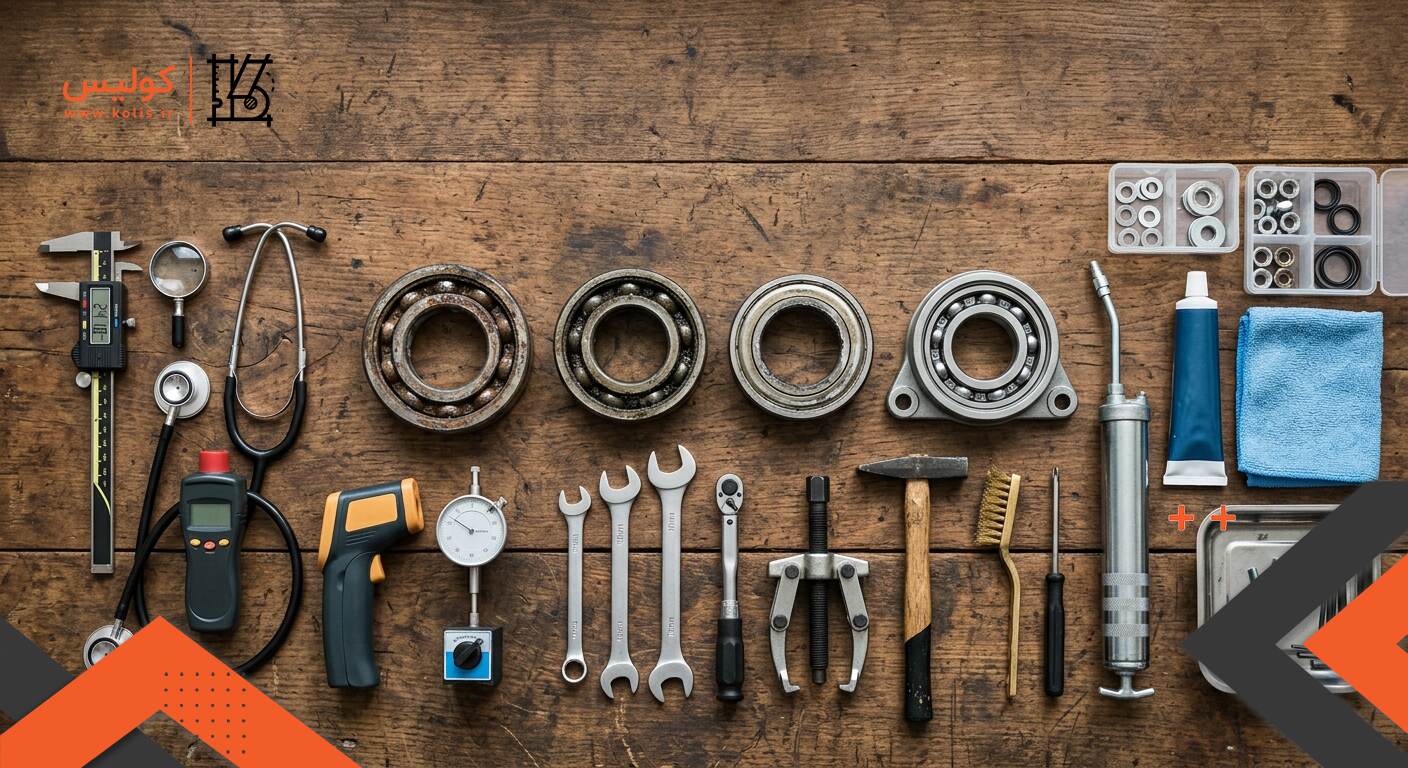

۲. بازرسی دقیق پس از توقف

در صورت امکان، دستگاه را در اولین فرصت ایمن متوقف کنید و اجازه دهید تا دما کمی پایین بیاید. سپس پوسته یاتاقان، درپوش‌ها و نشتی احتمالی گریس یا روغن را بررسی کنید. در این مرحله، لقی محوری و شعاعی شفت را با دست کنترل کنید و هرگونه بازی غیرعادی را یادداشت کنید.

اگر بلبرینگ را باز می‌کنید، حتماً ظاهر ساچمه‌ها و شیارها را از نظر خراش، پوسته‌پوسته شدن، تغییر رنگ آبی (نشانه دمای بالا)، ترک ریز یا شکستگی بررسی کنید. همچنین وضعیت آب‌بندها، قفسه، و رنگ و قوام گریس باقی‌مانده، اطلاعات ارزشمندی درباره علت خرابی به شما می‌دهد.

۳. مستندسازی و تحلیل الگوها

در محیط‌های صنعتی که چندین موتور، فن، پمپ یا نوار نقاله فعال دارند، ثبت منظم اطلاعات علائم خرابی بلبرینگ در یک فرم یا نرم‌افزار نگهداری، بسیار مفید است. اگر ببینید که مثلاً در یک خط، هر شش ماه یک‌بار بلبرینگ خاصی خراب می‌شود، احتمالاً یک علت سیستماتیک مثل هم‌محوری نامناسب یا انتخاب اشتباه تیپ بلبرینگ وجود دارد.

این مستندسازی، پایه برنامه‌ریزی نگهداری پیشگیرانه (PM) و حتی نگهداری پیشگویانه (PdM) است؛ یعنی قبل از وقوع خرابی، بر اساس الگوی صدا، لرزش و دما، زمان سرویس بعدی را تعیین کنید.

راه‌حل‌ها و اقدامات اصلاحی پس از مشاهده علائم خرابی بلبرینگ

پس از تشخیص علائم، مهم است که چه اقدامی انجام دهید. ادامه کار با بلبرینگ مشکوک بدون بررسی، می‌تواند آسیب‌های جدی‌تری ایجاد کند؛ از طرف دیگر، تعویض عجولانه بدون تحلیل علت، به اتلاف هزینه و زمان منجر می‌شود. راه‌حل مناسب بسته به شدت علائم و اهمیت تجهیز متفاوت است.

۱. تنظیم و سرویس در مراحل اولیه

اگر علائم خرابی بلبرینگ در حد خفیف است؛ مثل افزایش صدای جزئی بدون لرزش و داغ شدن، می‌توانید ابتدا از سرویس و تنظیم شروع کنید. شامل تمیزکاری اطراف یاتاقان، بررسی سفتی پیچ‌ها، تنظیم کشش تسمه، و در صورت امکان، گریس‌کاری مجدد با گریس مناسب. در این مرحله دقت کنید گریس قبلی با نوع جدید ناسازگار نباشد.

اگر بعد از سرویس، صدا و دما به محدوده طبیعی برگشت، می‌توانید بلبرینگ را در برنامه بازدید زودتر قرار دهید اما لزوماً نیاز به تعویض فوری نیست. با این حال، در تجهیزات حساس و حیاتی خط تولید، حتی در صورت بهبود، بهتر است بلبرینگ در اولین توقف برنامه‌ریزی‌شده تعویض شود.

۲. تعویض بلبرینگ و بازبینی شرایط نصب

وقتی علائمی مثل لرزش شدید، صدای کوبش، داغ شدن موضعی، لقی زیاد یا تغییر محسوس جریان مصرفی موتور را دارید، تعویض بلبرینگ معمولاً اجتناب‌ناپذیر است. در این حالت، صرفاً عوض کردن بلبرینگ کافی نیست؛ باید محل نشیمن شفت و پوسته، هم‌محوری، نوع آب‌بند، مقدار و نوع گریس، و حتی نوع بلبرینگ (شیار عمیق، تماس زاویه‌ای، خود تنظیم و غیره) را بازبینی کنید.

اگر متوجه می‌شوید خرابی تکرار می‌شود، شاید لازم است از بلبرینگ با ظرفیت بار بالاتر، برند معتبرتر، یا طراحی متفاوت استفاده کنید. در چنین مواردی، مشاوره با تامین‌کننده یا کارشناس فنی می‌تواند از تکرار خرابی جلوگیری کند.

۳. ارتقای برنامه نگهداری و بازرسی دوره‌ای

بخش زیادی از علائم خرابی بلبرینگ زمانی دیده می‌شود که مشکل به مرحله پیشرفته رسیده است. با طراحی یک برنامه نگهداری منظم، می‌توانید این علائم را در مراحل اولیه شناسایی کنید. این برنامه می‌تواند شامل اندازه‌گیری دوره‌ای دما، لرزش، صدا، بررسی نشتی گریس، و بازدید چشمی آب‌بندها باشد.

در خطوطی که توقف ناگهانی هزینه زیادی دارد، استفاده از سنسورهای دائمی لرزش و دما روی یاتاقان‌ها و تحلیل داده‌ها، کمک می‌کند قبل از وقوع خرابی جدی، تعمیرات لازم را برنامه‌ریزی کنید.

انتخاب و تهیه بلبرینگ مناسب پس از تشخیص خرابی

بعد از اینکه مطمئن شدید مشکل از بلبرینگ است و باید تعویض شود، انتخاب صحیح جایگزین اهمیت زیادی پیدا می‌کند. فقط تطبیق دادن کد روی بلبرینگ قبلی همیشه کافی نیست؛ شاید همان بلبرینگ در ابتدا برای شرایط واقعی کار شما مناسب نبوده است.

در انتخاب بلبرینگ جدید، به عواملی مثل نوع بار (شعاعی، محوری یا ترکیبی)، سرعت دوران، شرایط محیطی (دما، رطوبت، گردوغبار، تماس با آب یا مواد شیمیایی)، نوع روانکاری و فضای در دسترس برای نصب توجه کنید. همچنین کیفیت ساخت و برند، به‌ویژه در کارکردهای مداوم و سرعت بالا، مستقیماً روی عمر مفید تاثیر می‌گذارد.

اگر قصد دارید با توجه به علائم خرابی، بلبرینگ‌ها را به‌صورت هدفمند تعویض کنید، می‌توانید انواع بلبرینگ شیار عمیق، تماس زاویه‌ای، خود تنظیم و بلبرینگ‌های مخصوص شرایط سخت را در دسته‌بندی تخصصی بلبرینگ و یاتاقان بررسی و با هم مقایسه کنید و مطابق شرایط کاری خود انتخاب دقیق‌تری داشته باشید.

جمع‌بندی: مدیریت هوشمند علائم خرابی بلبرینگ در ابزار و دستگاه‌های صنعتی

خرابی بلبرینگ، اگرچه در ظاهر یک مشکل کوچک به نظر می‌رسد، اما در عمل می‌تواند توقف کامل خط تولید، آسیب به شفت و گیربکس، سوختن موتور و هزینه‌های سنگین تعمیر را به‌دنبال داشته باشد. با شناخت علائم خرابی بلبرینگ مثل افزایش صدا، لرزش غیرعادی، داغ شدن، لقی شفت و تغییر جریان موتور، می‌توانید قبل از رسیدن مشکل به مرحله بحرانی، اقدام اصلاحی انجام دهید.

ترکیب یک برنامه بازرسی منظم، روانکاری اصولی، نصب صحیح و انتخاب بلبرینگ متناسب با بار و شرایط محیطی، کلید افزایش عمر تجهیز و کاهش توقف‌های ناگهانی است. در نهایت، هر زمان با نشانه‌های مشکوک در بلبرینگ‌های کارگاه یا خط تولید مواجه شدید، به‌جای ادامه کار با ریسک بالا، وضعیت را به‌طور سیستماتیک بررسی کنید و در صورت نیاز، بلبرینگ معیوب را با نمونه‌ای استاندارد و مناسب شرایط کاری از یک منبع مطمئن جایگزین کنید.

با بررسی دقیق مشخصات فنی و مقایسه مدل‌ها در بخش تخصصی بلبرینگ و یاتاقان، می‌توانید علاوه بر رفع مشکل فعلی، پایه یک برنامه نگهداری مطمئن‌تر و مقرون‌به‌صرفه‌تر را برای تجهیزات صنعتی خود طراحی کنید.
