یاتاقان چیست؟ معرفی انواع یاتاقان، کاربردها و تفاوت با بلبرینگ

یاتاقان چیست و چه نقشی در ماشین‌آلات دارد؟

یاتاقان یکی از قطعات کلیدی در هر سیستم دوار است که بین شافت و بدنه ماشین قرار می‌گیرد و وظیفه اصلی آن کاهش اصطکاک، نگه داشتن موقعیت محوری و شعاعی محور و انتقال بار است. هرجا شفت، رول، درام، پولی یا چرخ‌دنده‌ای در حال چرخش دارید، احتمال بسیار زیاد در پس‌زمینه یک یاتاقان وجود دارد که بی‌صدا و مداوم کار می‌کند.

بدون یاتاقان‌ها، موتورهای الکتریکی، گیربکس‌ها، پمپ‌ها، فن‌ها، نوار نقاله‌ها و صدها تجهیز صنعتی دیگر یا اصلاً کار نمی‌کنند یا به سرعت دچار سایش شدید و خرابی می‌شوند. به همین دلیل شناخت «انواع یاتاقان»، محدوده کاری هر نوع و تفاوت آن با بلبرینگ برای مهندسان نگهداری، مسئولان خرید و تعمیرکاران اهمیت زیادی دارد.

در ساده‌ترین تعریف، یاتاقان تکیه‌گاهی است که اجازه حرکت نسبی کنترل‌شده بین دو قطعه را می‌دهد؛ این حرکت می‌تواند چرخشی، خطی یا ترکیبی باشد. انتخاب صحیح نوع یاتاقان مستقیماً روی راندمان، صدای کارکرد، دقت حرکت و طول عمر کل سیستم اثر می‌گذارد و اشتباه در انتخاب، یکی از رایج‌ترین علت‌های توقف ناگهانی خطوط تولید است.

آشنایی با انواع یاتاقان و دسته‌بندی کلی آن‌ها

برای درک بهتر انواع یاتاقان، ابتدا باید بدانیم مهم‌ترین معیار دسته‌بندی، «نوع تماس و نحوه ایجاد اصطکاک» است. به طور کلی یاتاقان‌ها به دو گروه بزرگ تقسیم می‌شوند: یاتاقان‌های لغزشی و یاتاقان‌های غلتشی. هر کدام زیرگروه‌ها، مزایا و محدودیت‌های خاص خود را دارند و انتخاب بین آن‌ها به سرعت، بار، شرایط روانکاری و دقت مورد نیاز بستگی دارد.

یاتاقان لغزشی (Plain/Bush Bearing) نوعی یاتاقان است که در آن شفت به‌صورت مستقیم روی سطح یاتاقان می‌لغزد و بین آن‌ها لایه‌ای از روانکار (روغن یا گریس) قرار می‌گیرد. در مقابل، در یاتاقان غلتشی (Rolling Bearing) حرکات نسبی توسط عناصر غلتان مانند ساچمه، رولر استوانه‌ای، مخروطی یا سوزنی انجام می‌شود و همین غلتش، اصطکاک را به شکل مؤثری کاهش می‌دهد.

در عمل، بسیاری از افراد کلمه یاتاقان را مساوی با بلبرینگ می‌دانند، اما بلبرینگ فقط یکی از زیرمجموعه‌های یاتاقان‌های غلتشی است. رولبرینگ‌ها، یاتاقان‌های سوزنی، یاتاقان‌های بشقابی (Thrust)، یاتاقان‌های خطی و … همگی در خانواده بزرگ یاتاقان غلتشی قرار می‌گیرند.

برای انتخاب درست، کافی نیست فقط نام انواع یاتاقان را بدانیم؛ باید بدانیم هر نوع چه محدودیت باری و سرعتی دارد، در چه محیطی مناسب است (خشک، مرطوب، پرگردوغبار، با دما یا لرزش بالا) و چه الزامات روانکاری و نگهداری برای آن تعریف شده است. در ادامه، رایج‌ترین انواع یاتاقان در صنعت را مرور می‌کنیم.

یاتاقان لغزشی: ساختار، کاربردها و مزایا

یاتاقان لغزشی ساده‌ترین و قدیمی‌ترین نوع یاتاقان است. ساختار آن معمولاً شامل یک بوش یا بستر ثابت است که شفت درون آن می‌چرخد. بین سطح شفت و یاتاقان، لایه نازکی از روغن، گریس یا حتی فیلم خشک روانکار وجود دارد که اصطکاک را کاهش می‌دهد. جنس این یاتاقان‌ها می‌تواند برنز، بابیت، برنج، پلیمرهای مهندسی، گرافیت، تفلون یا حتی فلزات متخلخل آغشته به روغن باشد.

مزیت اصلی یاتاقان لغزشی تحمل بارهای بسیار زیاد در سرعت‌های نسبتاً پایین است. به همین دلیل در یاتاقان‌های شافت‌های بزرگ، یاتاقان کفی‌های سنگین، یاتاقان‌های توربین‌ها، یاتاقان‌های پرس‌های سنگین و تجهیزات معدنی، اغلب از این نوع استفاده می‌شود. از طرف دیگر، طراحی ساده، ابعاد فشرده و قیمت نسبتاً مناسب، آن را برای مکانیزم‌های ساده مثل لولاها و محورهای رفت و برگشتی نیز گزینه‌ای قابل قبول می‌کند.

در مقابل، یاتاقان لغزشی به روانکاری پیوسته یا دوره‌ای حساس است و در صورت قطع روانکار یا آلودگی، سایش شدید و قفل شدن شفت رخ می‌دهد. در کاربردهای پرسرعت که دمای کار بالا می‌رود، طراحی سیستم روانکاری، انتخاب ویسکوزیته روغن و تلرانس لقی بین شفت و بوش بسیار مهم است و معمولاً نیاز به دانش محاسباتی و تجربه عملی دارد.

یاتاقان غلتشی: بلبرینگ، رولبرینگ و زیرمجموعه‌ها

در یاتاقان‌های غلتشی، به جای تماس لغزشی مستقیم، از اجزای غلتان استفاده می‌شود که روی رینگ‌های داخلی و خارجی حرکت می‌کنند. معروف‌ترین نوع، بلبرینگ (Ball Bearing) است که در آن المان غلتان، ساچمه‌های کروی هستند. رولبرینگ‌ها (Roller Bearings) هم به‌جای ساچمه، از رولرهای استوانه‌ای، مخروطی، بشکه‌ای یا سوزنی استفاده می‌کنند.

برخلاف یاتاقان لغزشی، اصطکاک در یاتاقان غلتشی بسیار کمتر است و راه‌اندازی از حالت سکون گشتاور کمی نیاز دارد. این ویژگی آن‌ها را برای موتورهای الکتریکی، الکتروموتورهای کوچک، گیربکس‌ها، فن‌ها، بلورهای سانتریفیوژ، پمپ‌ها و انواع تجهیزات دوار با سرعت متوسط تا بالا ایده‌آل می‌کند. به‌علاوه تعویض یاتاقان‌های غلتشی معمولاً ساده‌تر است و فرآیند استانداردی دارد.

در این دسته، هر نوع طراحی برای الگوی مشخصی از بار و شرایط کاری است. بلبرینگ شیار عمیق برای بارهای شعاعی و ترکیبی متوسط، رولبرینگ مخروطی برای بارهای شعاعی و محوری قابل‌توجه (مثل چرخ خودرو)، رولبرینگ بشکه‌ای برای بارهای سنگین و ناهمراستایی، و بلبرینگ تماس زاویه‌ای برای سرعت و دقت بالا طراحی شده‌اند. انتخاب اشتباه بین این گزینه‌ها، حتی با برند مرغوب، می‌تواند به خرابی زودهنگام منجر شود.

اگر به جزئیات تخصصی‌تر بلبرینگ و رولبرینگ، انواع قفسه، کلاس لقی، تلرانس و برندها نیاز دارید، پیشنهاد می‌شود مقاله تخصصی بلبرینگ در سایت را مطالعه کنید. در آنجا به‌طور کامل ساختار و انواع بلبرینگ و رولبرینگ بررسی شده‌اند و می‌توانید برای تصمیم‌گیری دقیق‌تر از آن کمک بگیرید: بررسی تخصصی بلبرینگ و رولبرینگ و تفاوت آن‌ها.

تفاوت یاتاقان با بلبرینگ؛ یک اشتباه رایج در کارگاه‌ها

در مکالمات روزمره کارگاهی، خیلی وقت‌ها اصطلاح «یاتاقان» و «بلبرینگ» به‌جای هم استفاده می‌شود؛ اما از نظر فنی این دو یکسان نیستند. یاتاقان واژه‌ای کلی است که تمام تکیه‌گاه‌های شفت و محور را در خود جای می‌دهد، در حالی که بلبرینگ فقط یکی از انواع یاتاقان غلتشی است که از ساچمه‌های کروی استفاده می‌کند.

به عنوان مثال، یاتاقان لغزشی برنزیِ یک شافت سنگین در رولینگ کارخانه فولاد، بلبرینگ نیست اما یاتاقان است. یا یاتاقان‌های سوزنی در جعبه‌فرمان خودرو، رولبرینگ مخروطی روی چرخ‌ها و بلبرینگ شیار عمیق در الکتروموتور، همگی نوعی یاتاقان غلتشی هستند که فقط یکی از آن‌ها «بلبرینگ» به معنای دقیق کلمه است. درک این تفاوت کمک می‌کند هنگام سفارش، مشخصات درست را به فروشنده اعلام کنید و قطعه سازگار با طراحی اصلی ماشین را تحویل بگیرید.

از نظر ساختاری، بلبرینگ‌ها معمولاً برای سرعت‌های بالاتر و بارهای شعاعی سبک تا متوسط مناسب‌اند، در حالی که بسیاری از انواع دیگر یاتاقان‌ها (مثلاً رولبرینگ‌های بشکه‌ای یا یاتاقان‌های لغزشی) برای بارهای سنگین‌تر و گاهی سرعت‌های پایین‌تر طراحی می‌شوند. به همین دلیل جایگزینی کورکورانه یک نوع با نوع دیگر، مثلاً نصب بلبرینگ به‌جای رولبرینگ یا حذف بوش لغزشی و جایگزینی با بلبرینگ بدون محاسبه، می‌تواند منجر به خرابی سریع یا حتی آسیب جدی به شفت شود.

انواع یاتاقان از نظر نوع بار و جهت بارگذاری

یکی از مهم‌ترین معیارها در دسته‌بندی انواع یاتاقان، نوع باری است که باید تحمل کنند. به‌طور کلی بارها به دو دسته اصلی شعاعی (عمود بر محور شفت) و محوری (در امتداد محور شفت) تقسیم می‌شوند و بسیاری از سیستم‌ها ترکیبی از هر دو را دارند. یاتاقان باید متناسب با این جهت‌ها طراحی شده باشد تا هم عمر مفید مناسبی داشته باشد و هم دقت و پایداری لازم را تأمین کند.

یاتاقان‌های شعاعی، مانند بلبرینگ شیار عمیق و رولبرینگ استوانه‌ای، عمدتاً برای تحمل بارهایی طراحی شده‌اند که از پهلو به محور وارد می‌شوند؛ مثل یاتاقان‌های شفت نوار نقاله یا شفت پمپ. یاتاقان‌های محوری یا کف‌گرد، مانند بلبرینگ کف‌گرد و رولبرینگ کف‌گرد، بارهایی را تحمل می‌کنند که در امتداد محور وارد می‌شود؛ نمونه رایج آن در پمپ‌های عمودی، جک‌ها و میزهای دوار است.

بسیاری از طرح‌های مدرن، یاتاقان‌های ترکیبی یا تماس زاویه‌ای هستند که می‌توانند هم‌زمان بار شعاعی و محوری را تحمل کنند. برای نمونه، یاتاقان‌های مورد استفاده در اسپیندل‌های ماشین‌ابزار، گیربکس‌ها و چرخ‌های خودرو اغلب به‌گونه‌ای انتخاب می‌شوند که در دو جهت (یا هر دو جهت محوری) بار را تحمل کنند. هنگام انتخاب، باید نسبت بین مؤلفه شعاعی و محوری، جهت غالب و تغییرات احتمالی بار در طول کار در نظر گرفته شود.

کاربردهای صنعتی انواع یاتاقان در ماشین‌آلات و کارگاه‌ها

در صنعت، هر نوع یاتاقان جایگاه مشخص خود را دارد و انتخاب درست آن، تفاوت بین یک خط تولید پایدار و خطی است که مدام متوقف می‌شود. در الکتروموتورها معمولاً از بلبرینگ‌های شیار عمیق استفاده می‌شود؛ زیرا هم سرعت بالا را تحمل می‌کنند، هم صدای کمی دارند و هم برای بارهای شعاعی متوسط و اندکی بار محوری مناسب‌اند. در مقابل، در رولیک‌های نوار نقاله‌های معدنی سنگین، معمولاً رولبرینگ‌های بشکه‌ای یا مخروطی به کار می‌روند که برای بارهای ضربه‌ای و ناهم‌راستایی مناسب‌ترند.

در گیربکس‌ها، ترکیبی از بلبرینگ تماس زاویه‌ای، رولبرینگ استوانه‌ای و رولبرینگ مخروطی استفاده می‌شود تا بارهای دندانه‌ها در جهات مختلف مدیریت شود. در ماشین‌ابزار دقیق، مثل ماشین تراش CNC، معمولاً از یاتاقان‌های زاویه‌ای دقت بالا، یاتاقان‌های شانه‌ای و حتی یاتاقان‌های هیدرودینامیکی استفاده می‌شود تا هم دقت موقعیت و هم صافی سطح چرخش تضمین شود. در صنایع غذایی و دارویی، یاتاقان‌های استنلس استیل یا یاتاقان‌های با آب‌بندی ویژه برای شست‌وشوی مداوم و محیط‌های مرطوب استفاده می‌شوند.

در کارگاه‌های کوچک‌تر، مواردی مثل یاتاقان بلوکی (Pillow Block) در شفت‌ها و شاسی‌ها بسیار رایج‌اند. این نوع یاتاقان‌ها در واقع مجموعه‌ای از یک پوسته چدنی یا فولادی به همراه یک بلبرینگ یا رولبرینگ داخل آن هستند که نصب و تنظیم آن‌ها آسان است. برای کاربردهای با حرکت خطی، مانند میزهای CNC، دستگاه‌های برش اتوماتیک و خطوط بسته‌بندی، از ریل و واگن‌های خطی (Linear Bearings) یا بوش‌های خطی استفاده می‌شود که نوع خاصی از یاتاقان برای حرکت مستقیم هستند.

معیارهای انتخاب و خرید انواع یاتاقان برای کاربرد صنعتی

برای خرید یاتاقان مناسب، صرف دانستن قطر داخلی و خارجی کافی نیست. عوامل متعددی باید هم‌زمان بررسی شوند تا یاتاقان انتخاب‌شده در شرایط واقعی کار، عمر قابل قبولی داشته باشد. نخستین معیار، نوع و مقدار بار است؛ باید مشخص کنید بار غالب شعاعی است، محوری است یا ترکیبی، و همچنین آیا بار ثابت است یا ضربه‌ای و متغیر. برای مثال، یاتاقان در یک خردکن سنگ یا پرس ضربه‌ای فشارهای مقطعی و شدیدتری نسبت به یک فن سانتریفیوژ تحمل می‌کند.

معیار مهم بعدی، سرعت چرخش است. هر نوع یاتاقان و هر سایزی از آن، یک سرعت مجاز دارد که بالاتر از آن گرما، سایش و نویز به سرعت افزایش می‌یابد. برای موتورها، اسپیندل‌ها و ابزارهای دوربالا باید یاتاقان‌هایی انتخاب شوند که برای این سرعت‌ها طراحی شده‌اند و اغلب نیاز به کلاس لقی داخلی و دقت ساخت بالاتری دارند. شرایط محیطی مثل دما، رطوبت، وجود گردوغبار یا مواد شیمیایی نیز روی انتخاب جنس رینگ‌ها، قفسه و آب‌بندی (Sealing) اثر می‌گذارد.

نهایتاً، سیستم روانکاری (روغن‌کاری یا گریس‌کاری) و برنامه نگهداری باید از ابتدا در نظر گرفته شود. برخی یاتاقان‌ها «با گریس اولیه مادام‌العمر» عرضه می‌شوند و برای کاربردهای سبک مناسب‌اند، اما در تجهیزات سنگین، معمولاً نیاز به نقاط گریس‌خور ویژه، سیستم روغن‌کاری چرخشی یا حتی مدار روغن با خنک‌کننده دارید. در خرید صنعتی، توجه به برند، اصالت کالا، کلاس کیفیت و شرایط گارانتی نیز مهم است؛ چراکه یاتاقان تقلبی حتی اگر ابعادش درست باشد، در کوتاه‌مدت دچار خردشدگی و پوسته‌پوسته شدن می‌شود.

نقش یاتاقان در خرابی‌های رایج و نکات نگهداری

بخش بزرگی از خرابی‌های ناگهانی در موتور، گیربکس و پمپ‌ها ریشه در انتخاب نادرست یاتاقان، نصب غلط یا نگهداری ضعیف دارد. سفت بستن بیش از حد، اعمال ضربه مستقیم در هنگام جا زدن، هم‌راستا نبودن شفت‌ها، آلودگی به ذرات جامد، روانکاری نامناسب یا استفاده از گریس نامرغوب، همگی باعث کاهش شدید عمر یاتاقان می‌شوند. علائمی مثل افزایش دما، صدای غیرعادی، ویبره و کاهش راندمان، اغلب نشانه شروع خرابی هستند.

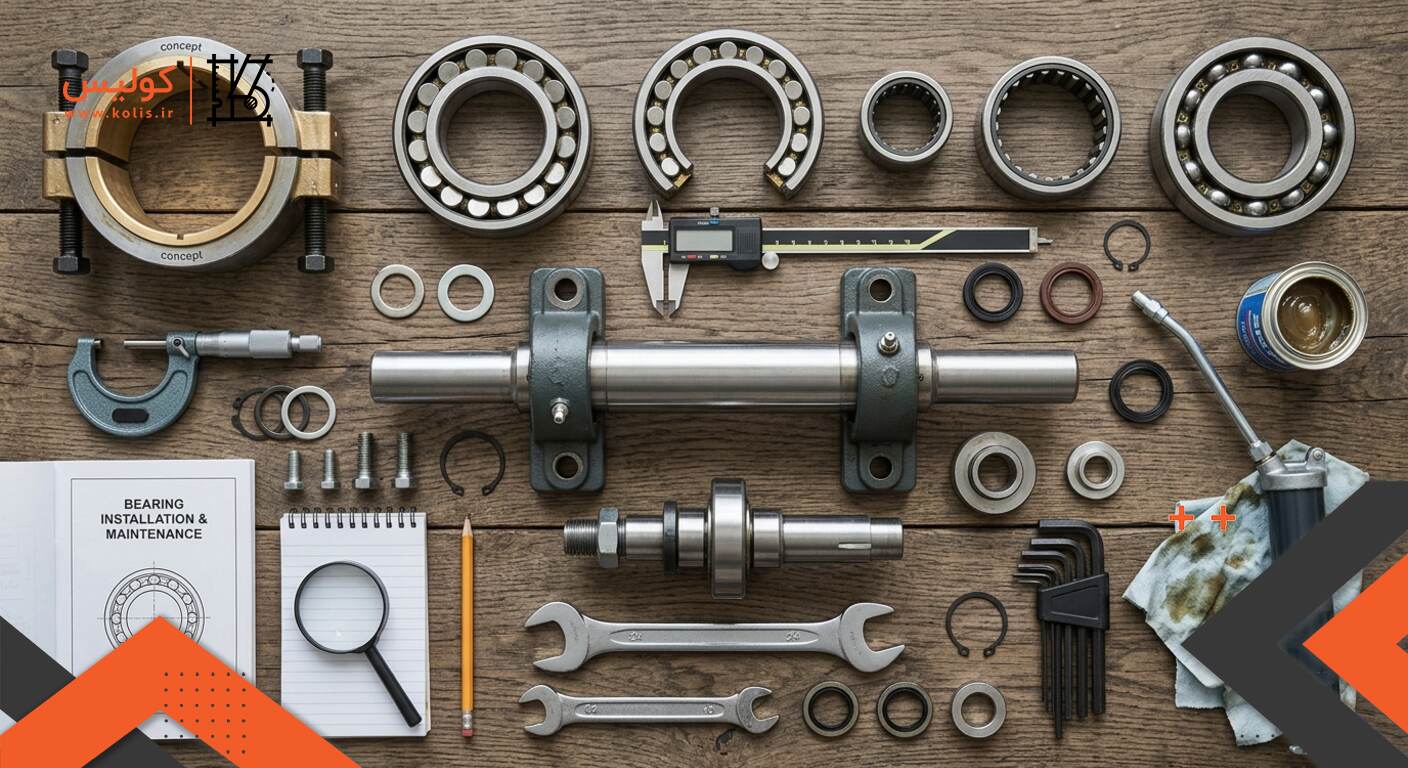

برای افزایش طول عمر انواع یاتاقان، رعایت چند نکته ساده ولی مهم کافی است: در هنگام نصب، از ابزارهای کشش و پرس مناسب استفاده کنید و هیچ‌گاه ضربه مستقیم چکش روی رینگ یاتاقان وارد نکنید؛ دفعات و مقدار گریس‌کاری را طبق توصیه سازنده تنظیم کنید و از پر کردن کامل فضای یاتاقان با گریس خودداری کنید؛ از اورلود کردن تجهیزات و کار در سرعت‌هایی فراتر از مقادیر توصیه‌شده بپرهیزید؛ و در نهایت، آلودگی محیط را با آب‌بندی مناسب، فیلتر هوا و تمیزکاری منظم کنترل کنید.

در سیستم‌های حساس، پایش وضعیت یاتاقان با آنالیز ارتعاش، آنالیز روغن و پایش دما می‌تواند قبل از خرابی کامل، هشدارهای لازم را ارائه دهد. این روش در خطوط تولید پیوسته که توقف آن‌ها هزینه بالایی دارد، بسیار متداول است و اجازه می‌دهد تعویض یاتاقان در زمان برنامه‌ریزی‌شده و با حداقل توقف صورت گیرد. در نهایت، مستندسازی تاریخ نصب، نوع یاتاقان و علت خرابی قبلی، به شما کمک می‌کند در دوره‌های بعدی، انتخاب و نگهداری بهینه‌تری داشته باشید.

قیمت یاتاقان و عوامل مؤثر بر بودجه خرید

قیمت انواع یاتاقان به مجموعه‌ای از عوامل وابسته است که مهم‌ترین آن‌ها ابعاد، نوع طراحی، برند، کلاس دقت و شرایط آب‌بندی است. یاتاقان‌های کوچک استاندارد با طراحی ساده، مثل بلبرینگ‌های شیار عمیق عمومی، عموماً قیمت مناسبی دارند؛ اما با افزایش قطر داخلی و خارجی، تحمل بار بالاتر، طراحی‌های ویژه (تماس زاویه‌ای، کف‌گرد، بشکه‌ای)، استفاده از مواد خاص (استیل ضدزنگ، سرامیک هیبرید) و دقت بالاتر، قیمت به‌شدت افزایش می‌یابد.

در خرید صنعتی، همیشه ارزان‌ترین گزینه، بهترین انتخاب نیست. استفاده از یاتاقان بی‌نام و نشان در تجهیزی که توقف آن باعث خوابیدن خط تولید می‌شود، ریسک بزرگی است. هزینه توقف خط، نیروی انسانی، ضرر تولید و خسارت احتمالی به قطعات مجاور معمولاً چندین برابر تفاوت قیمت بین یاتاقان مرغوب و نمونه ارزان‌تر است. از طرف دیگر، در کاربردهای غیرحساس و کم‌اهمیت، می‌توان با انتخاب برندهای اقتصادی اما معتبر، هزینه‌ها را بهینه کرد.

عوامل دیگری مانند تیراژ مصرف (مثلاً اگر در سال صدها عدد از یک سایز مصرف دارید)، شرایط تأمین (موجود بودن در بازار، زمان تحویل)، و امکان استفاده از سایزهای استاندارد به‌جای ابعاد سفارشی، روی بودجه کلی نگهداری اثر می‌گذارند. در بسیاری از پروژه‌ها، با یک بازطراحی کوچک در محل نصب، می‌توان از یاتاقان‌های استاندارد موجود در بازار استفاده کرد و هزینه و زمان تأمین را به طور چشمگیری کاهش داد.

سوالات متداول درباره انواع یاتاقان و انتخاب آن

یکی از سوالات رایج این است که «برای محور با بار سنگین و سرعت کم، یاتاقان لغزشی بهتر است یا غلتشی؟» پاسخ اغلب به جهت بار، فضای در دسترس و تعرفه نگهداری بستگی دارد، اما در بسیاری از کاربردهای بسیار سنگین و سرعت کم، یاتاقان لغزشی با سیستم روانکاری مناسب، عمر طولانی‌تر و تحمل بار بهتری نسبت به یاتاقان غلتشی هم‌اندازه خواهد داشت.

سوال دیگر درباره تبدیل یاتاقان لغزشی قدیمی به بلبرینگ است. این کار فقط در صورتی توصیه می‌شود که از نظر محاسباتی، بار و سرعت با ظرفیت بلبرینگ جدید سازگار باشد، تلرانس‌ها و هم‌محوری دقیق رعایت شود و فضای کافی برای نصب و آب‌بندی موجود باشد. در غیر این صورت، استفاده از بوش‌های لغزشی مدرن با جنس بهینه‌شده، گزینه مطمئن‌تری است. همچنین بسیاری می‌پرسند «نشانه‌های خرابی یاتاقان چیست؟» که در عمل، افزایش دما، صدای ساییدن یا کوبش، لرزش و تغییر رنگ گریس از اولین علائم محسوب می‌شوند.

در نهایت، در انتخاب برند و سری یاتاقان، بهتر است کاتالوگ فنی سازندگان را ملاک قرار دهید و تنها به مشابهت ظاهری و ابعادی اکتفا نکنید. استفاده از خدمات مشاوره فنی تأمین‌کننده و مقایسه منحنی‌های عمر و ظرفیت بار، راه‌حلی است که به‌خصوص در کاربردهای حساس، از بسیاری از خرابی‌های تکراری جلوگیری می‌کند.

جمع‌بندی و مسیر انتخاب و خرید یاتاقان مناسب

یاتاقان‌ها، چه از نوع لغزشی و چه از نوع غلتشی، قلب سیستم‌های دوار در هر کارگاه و کارخانه‌ای هستند. شناخت اصولی انواع یاتاقان، تفاوت آن‌ها با بلبرینگ، محدودیت‌های بار و سرعت و الزامات روانکاری، کمک می‌کند در مرحله طراحی، تعمیر و خرید، تصمیمی بگیرید که هم عمر تجهیز را بالا ببرد و هم هزینه‌های توقف خط و نگهداری را کاهش دهد. تفاوت‌های ظاهراً کوچک در نوع یاتاقان، کلاس لقی، آب‌بندی و برند، در عمل می‌تواند تفاوتی بزرگ در عملکرد و طول عمر ایجاد کند.

برای انتخاب و خرید، ابتدا شرایط واقعی کارکرد (نوع بار، سرعت، دما، محیط، نحوه روانکاری) را دقیق مشخص کنید و سپس بین یاتاقان لغزشی و انواع یاتاقان غلتشی (بلبرینگ، رولبرینگ و …) براساس داده‌های فنی تصمیم بگیرید. استفاده از کاتالوگ‌ها و مشاوره فنی تأمین‌کنندگان معتبر، به‌ویژه زمانی که با خرابی‌های تکراری مواجه هستید، بسیار کمک‌کننده است. اگر نیاز دارید در کنار شناخت انواع یاتاقان، به جزئیات فنی بلبرینگ و رولبرینگ، استانداردها و برندها نیز مسلط شوید، مطالعه مقاله تخصصی بلبرینگ در سایت کولیس می‌تواند مسیر انتخاب و خرید شما را تکمیل کند و ریسک خطا در سفارش را کاهش دهد.
